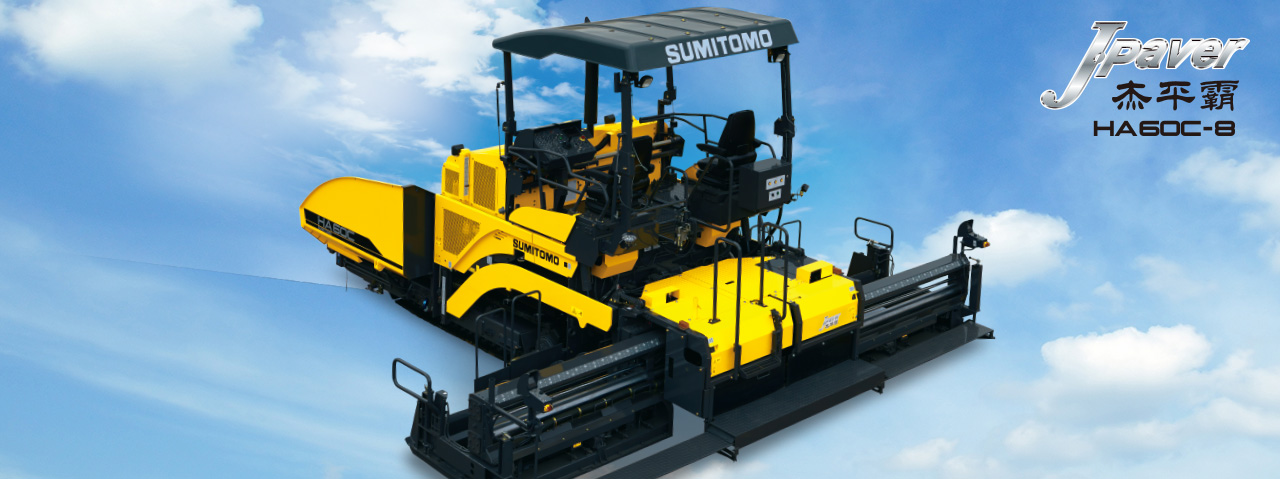

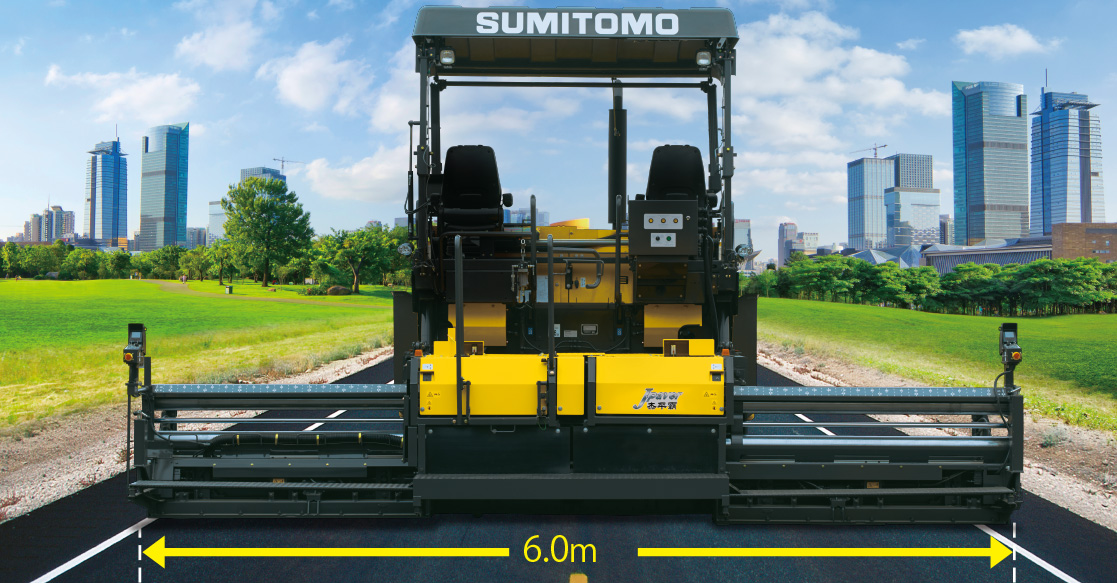

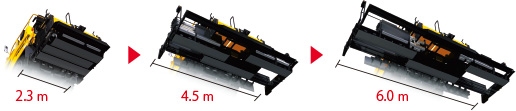

三連式無級伸縮熨平板可攤鋪2.3m-6.0m的寬度

無級任意伸縮型杰平霸熨平板在不需要拼接的情況下，能從2.3m任意伸縮到6.0m。

上圖照片中含有選購件

實現高質量攤鋪的新型熨平板

杰平霸2360攤鋪機可以在不停止作業的情況下，隨意改變攤鋪寬度。由于無需拼接熨平板，因此不會因熨平板的寬度不同而出現攤鋪后路面平整度和密實度等質量問題。

雙重作用

杰平霸2360攤鋪機可以包含覆蓋兩種常規熨平板的攤鋪范圍。

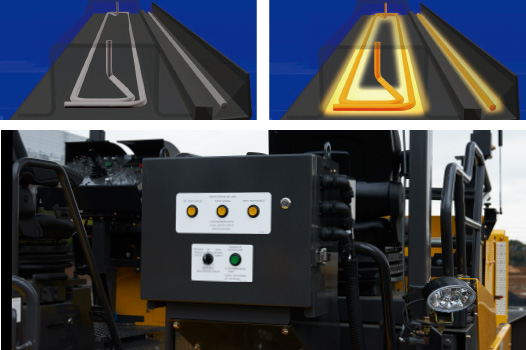

電加熱規格

電加熱式熨平板規格可實現安全施工和低碳環保，只要打開加熱開關，電腦將會自動控制并保持所設定的溫度，以確保穩定的攤鋪質量。

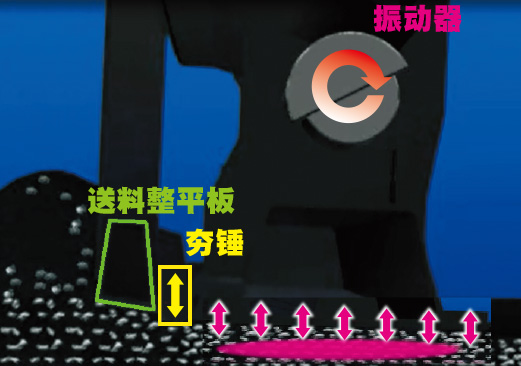

STV夯實系統

熨平板前方所配備的送料整平板能夠?qū)r青拌合料導入熨平板下方并進行壓實，使表面材料均等，從而提升攤鋪面層質量。

單鍵落差調節

利用液壓電控迅速調節前部和后部熨平板的落差。使路面攤鋪均勻平整。

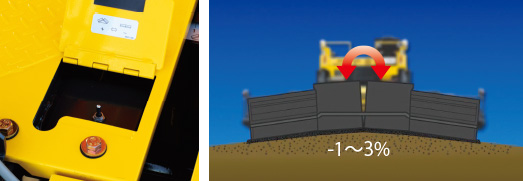

單鍵拱頂比例調節

利用液壓電控調節路面拱頂比例，能夠非常簡單地用按鈕對拱頂度實施任意調節。

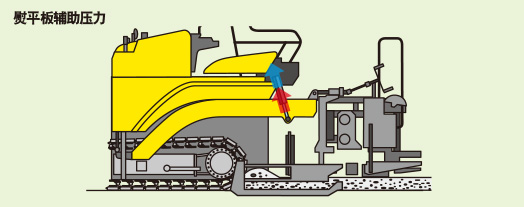

熨平板輔助功能

攤鋪較厚面層時，提升油缸可以利用背壓輔助熨平板提升。

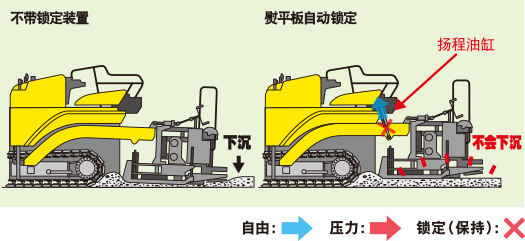

熨平板自動鎖定和柔軟推進

在等待成品材料或攤鋪?zhàn)鳂I(yè)暫時停止時，自動鎖定裝置起作用，揚程油缸自動防止熨平板下落。當攤鋪?zhàn)鳂I(yè)恢復時，通過電腦控制柔軟推進功能自動發揮作用。

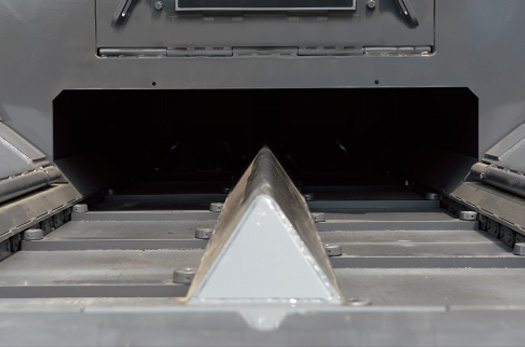

低床化大容量料斗

新形狀料斗的前部離地高度較低，和以往機型相比，與材料裝卸車的接車合理容易。料斗由兩側的油缸支持，便于供料以及防止材料外溢。

可以逆轉的傳送帶

為了前部熨平板攤鋪?lái)槙澈退土掀胶猓O(shè)定了逆轉功能。

擺動式推輥輪

特別是攤鋪彎道時，便于推動卸料卡車。

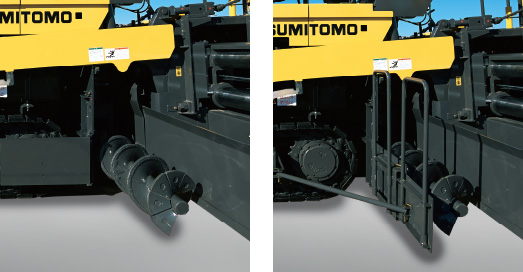

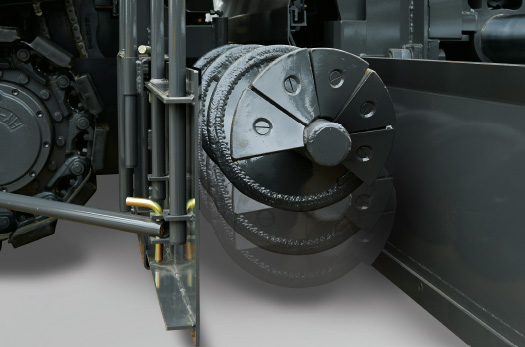

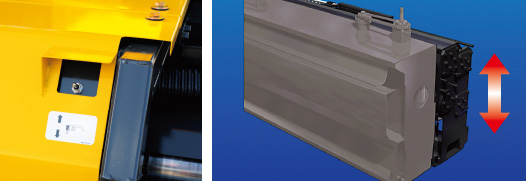

液壓調整螺旋葉片

根據攤鋪厚度可以調節螺旋葉片的高度。

(從地面算起可調節的范圍：115mm?265mm )

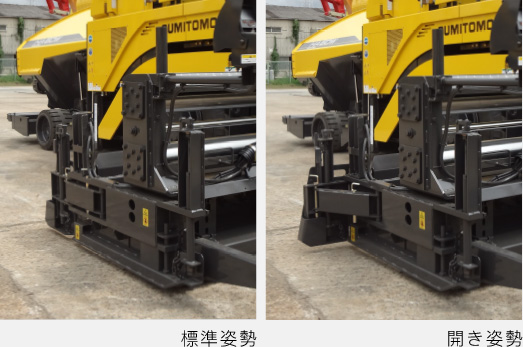

開閉式側板（選購件）

還備有可方便調節鋪設端部寬度，帶開閉裝置的側板。

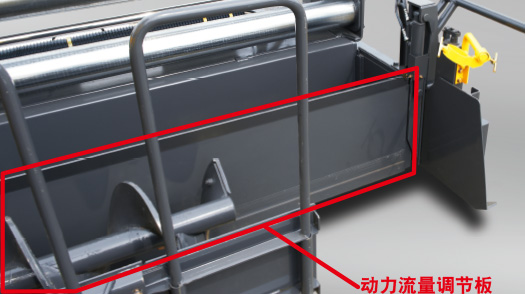

液壓電控流量調節板（選購件）

與后部熨平板連接的伸縮式流量調節板除了標準的手動型之外，還新設置了液壓式的選購件。外側使用液壓調整樣式，可以自如地調節合適的拌合料流量，實現拌合料向末端的順暢輸送。

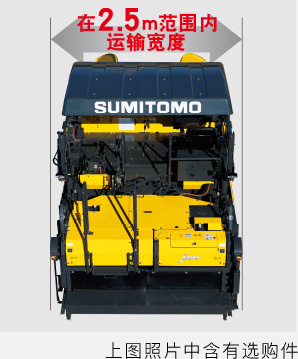

運輸方便

HA60C(HA60W)便于運輸，整機寬度不超過2.5m，無需裝卸熨平板便可自由運輸。

住友攤鋪機配備了五十鈴智能型發動機，實現了較高的作業效率和環保要求的低能耗。使尾氣排放符合法定基準。

“在極高的水平上滿足一切工程機械追求的5個要素”。這是SPACE5對下個時代需求的回答。

●帶中冷器的渦輪發動機

吸入的空氣在渦輪加載器的壓縮下形成高溫，經中間冷卻器冷卻后可提高吸入效率。在大幅度減少NOx和PM的同時，提高了輸出功率，減少了油耗。

●共軌式超高壓燃料噴射系統

共軌式超高壓燃料噴射系統實現了超高壓和高精度的噴射。通過控制燃料噴射的時機和噴射量提高燃燒效率，大幅度減少PM（顆粒狀物質）。

●冷卻式廢氣再循環(EGR)系統

采用冷卻式EGR系統，獲得進一步減少NOx(氮氧化合物)的效果。其做法是在對排放的氣體再循環以降低燃燒溫度的EGR(Exhaust Gas Recircu-lation)上設置水冷式冷卻器。

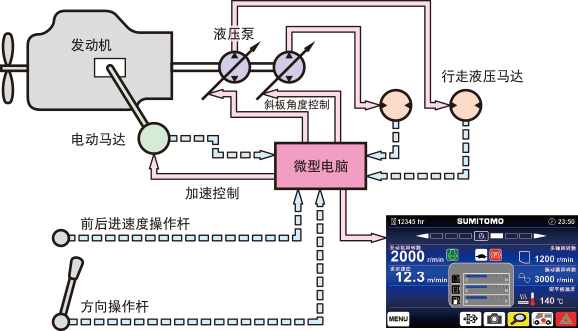

采用先進的行走控制系統

中央控制器同時控制發動機，液壓泵和行走馬達。通過電腦控制和簡單操作實現平穩行走。由于保存已設定內容，因此，只需(打開/關閉)行走安鈕就能正常進行施工。

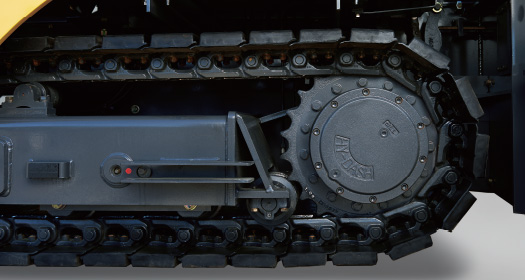

履帶內藏馬達

履帶內藏馬達能夠減少履帶打滑現象，加強路面牽引力。

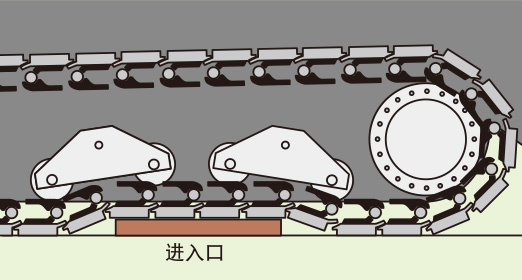

通過優越的接地性提高平坦性(選購件)

下部搖動式滾輪吸收進入口等路面凹凸。通過接地性優越的履帶提高了平坦性能。

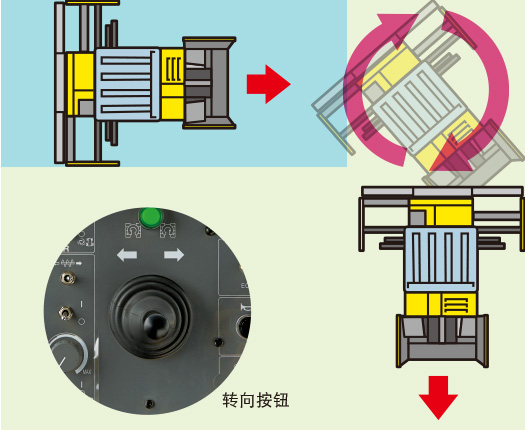

機械轉向操作功能

配備了轉向操作裝置，在狹窄的工地能夠輕松的施工。既使攤鋪到工地盡頭也可以從側面出來，大大提高了工作效率。

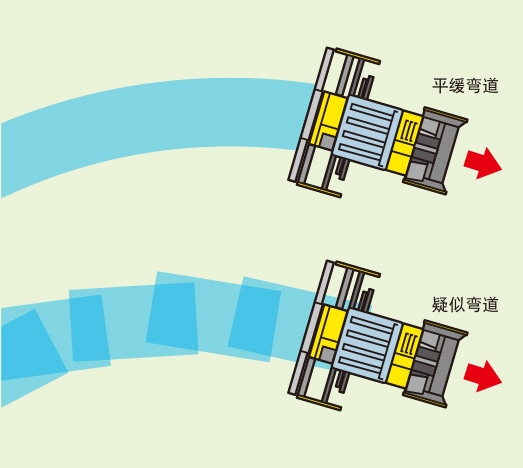

電腦控制方向轉換

設備自動控制，給左右履帶加上一定的速度差，轉彎時能保持一定的曲率半徑。

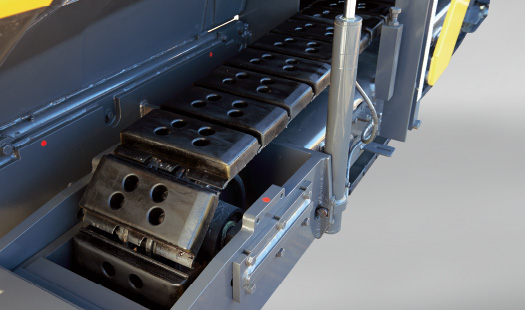

采用帶橡膠面的強力連接履帶

橡膠面履帶在行走時不會損傷原有路面。

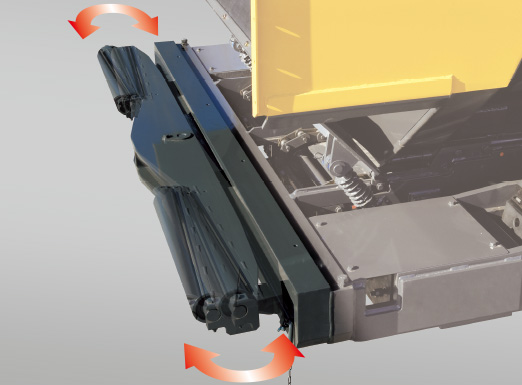

折疊式材料擋板

流量調節板伸展可折疊，使用非常方便，同時采用了高耐久性的連接桿。

方便用戶-便于操作和維修保養

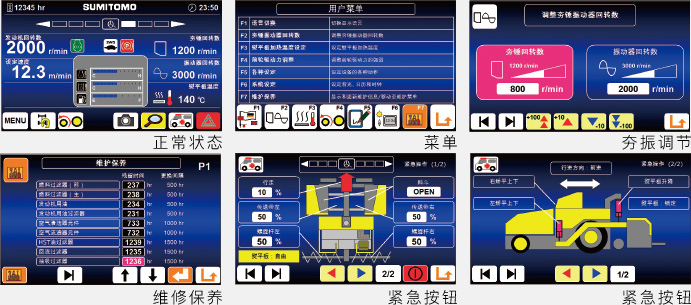

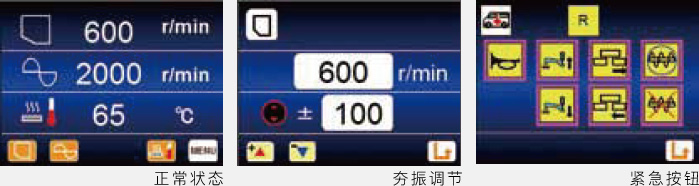

彩色顯示屏幕

顯示各種信息的彩色顯示器，可以用文字和圖表確認信息，能夠隨時掌握設備的狀態，一目了然。

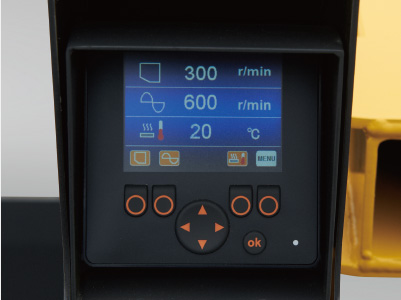

輔助顯示器

伸縮熨平板兩側安裝有輔助顯示器。

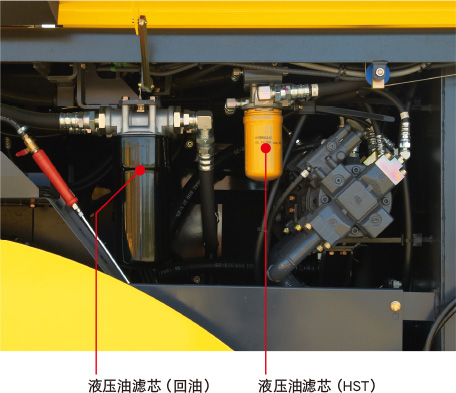

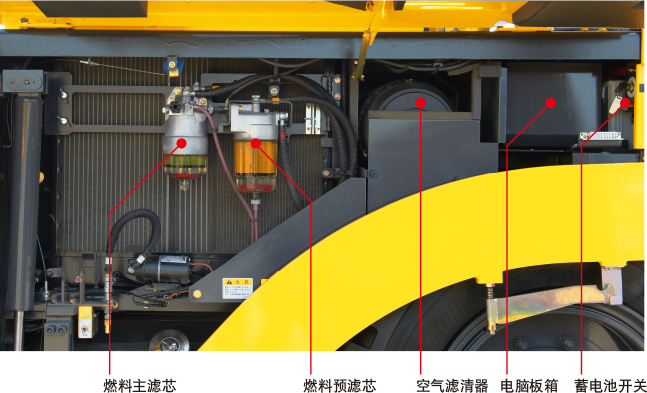

簡便的日常保養

為了方便檢查油婁油脂，交換濾芯婁以及其他日常保養，需定期保養的部件都設置在便于作業的位置。整機兩側采用開放式邊門。

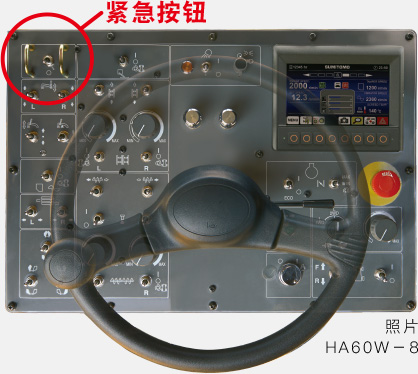

故障對策

本設備設定許多緊急對應系統。攤鋪施工出現故障時，采用各種對應措施能使機械繼續作業或離開工地。

用手指水平滑動查看所有列表

故障部分	行走		施工			緊急操作
故障部分	高速	低速	手動	自動	加熱	緊急操作
主要操作盤	×	○	○	○	○	通過顯示屏操作
主要操作盤控制器	×	○	○	○	○	通過顯示屏操作
控制器C	○	○	○	×	×	控制器的電線調換
控制器B+C	○	○	×	×	×	控制器的電線調換
控制器A+B+C	×	○	×	×	×	非常 / 平常開關轉換

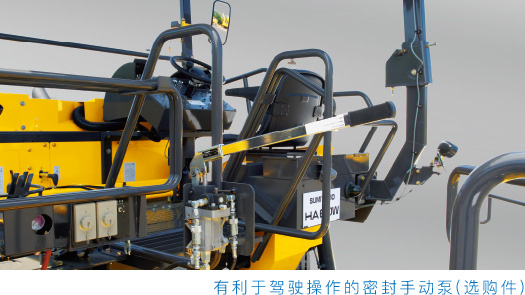

發動機或液壓泵	×	×	×	×	×	手泵操作（但用料斗油缸、伸縮油缸、熨平板上下油缸）

標準裝備

熨平板護板
水平油缸護板
后部輔助作業燈
清洗噴霧槍
工具箱
找平儀托架儲藏位置

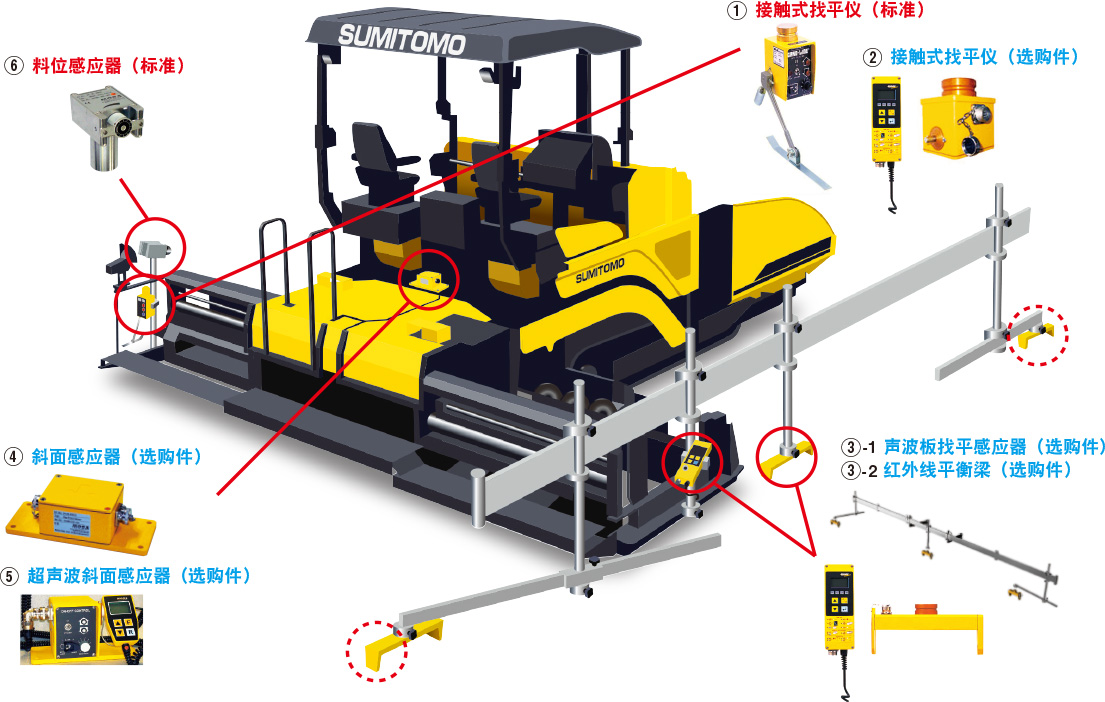

找平儀感應器

根據各自的需要可以選擇接觸式找平儀，超聲波找平儀和平衡梁。無論哪種找平方式都能確保攤鋪精度和平整度。（超聲波找平儀和平衡梁為選購件）

超聲波料位控制器

料位器安裝在前部熨平板附近，自動控制螺旋葉片的布料量。

用手指水平滑動查看所有列表

	感應器形式	作用
①	接觸式找平儀 (標準)	將接觸地面的引導滑板作為參考 (地面引導)。
②	接觸式找平儀 (選購件)	與第1相同，可以方便駕駛員操作 "數字式控制"。
③-1	聲波板找平感應器 (選購件)	不把接觸地面的引導滑板作為參考 (地面引導)。
③-2	紅外線平衡梁 (選購件)	三個紅外線感應器，不把接觸地面的引導滑板作為參考。
④	斜面感應器 (選購件)	可以與第1 結合起來使用。
⑤	超聲波斜面感應器 (選購件)	可以與第2第3結合起來使用，駕駛員可以用 "數字式控制"實施操作。
⑥	料位感應器 (標準)	能夠控制材料布料流量和速度。

用手指水平滑動查看所有列表

主要規格※表中單位采用國際單位制中的SI單位

HA60C-8
攤鋪能力	攤鋪寬度		2.3～6.0m無級伸縮
	攤鋪厚度		10~300mm
	攤鋪速度		1~20m/min
	料斗容量		13ton
	拱頂度比例 / 斜面比		－1~3(Hyd.) / 0～3%
整機	質量（液化氣加熱）		14690kg
	全長		6620mm
	全寬（運輸時）		2490mm
	全高（帶遮陽篷）		2740（3790）mm
	運輸時高度（帶遮陽篷）		2740（2915）mm
	軸距		2615mm
	履帶寬度		284mm
	輪胎		-
傳送帶系統	驅動形式		液壓（左右單獨驅動）
	寬x列		482mmX2
	速度		0～14.5m / mim
螺旋葉片	尺寸		直徑330mm 螺距300mm
螺旋葉片	回轉數		0～75m／mim^-1
熨平板系統	型號		杰平霸2360熨平板
	加熱裝置		電加熱
	夯實機構	形式	液壓夯錘 / 振動器
		振動器振動數	0～50Hz（3000cpm）
		夯錘回轉數	0～20Hz（1200cpm）
	落差調節方式		液壓調節
	伸縮式擋板調節方式		液壓調節
行走系統	形式		履帶式
	行走驅動方式		液壓式無級變速器
	剎車方式		自動剎車
	移動速度前 / 后		0～3/0～3km/h
發動機	生產廠家型號		五十鈴 Al-4JJ1X（符合國家第三階段非道路機械環保排放標準）
	總排氣量		2999cc（4缸）
	額定輸出		89.2/2200kW/min¹(119.6hp)
	燃料油箱容量		140L
	電氣系統		24V

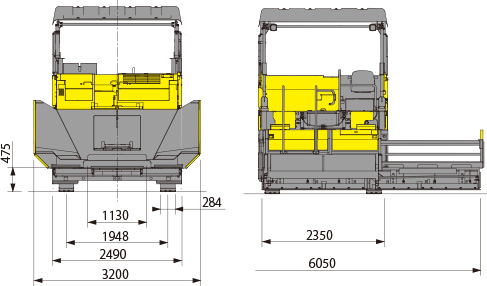

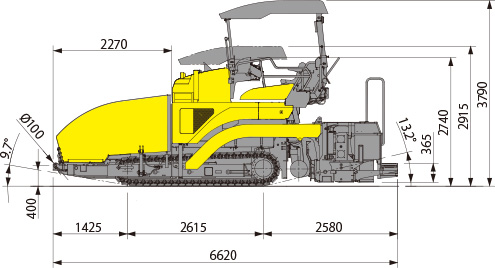

■尺寸圖

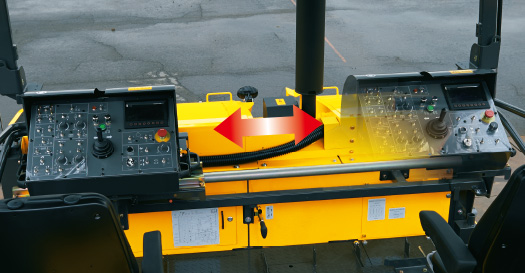

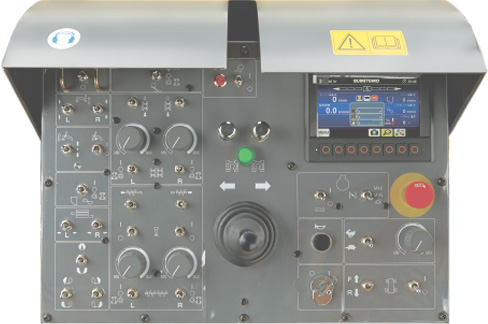

移動式操作控制臺

移動式操作控制臺能夠支持各種各樣條件下的駕駛操作。

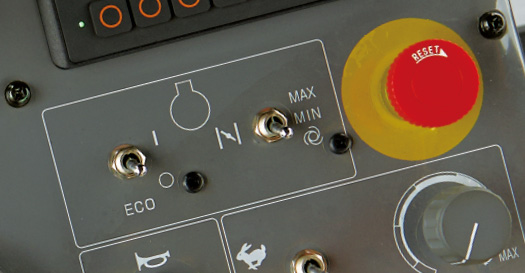

節能模式按鈕

把發動機轉速?gòu)?,200調整到2,000，可以節省油耗。

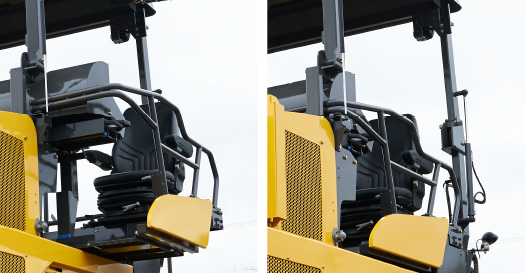

座椅滑軌（選購件）

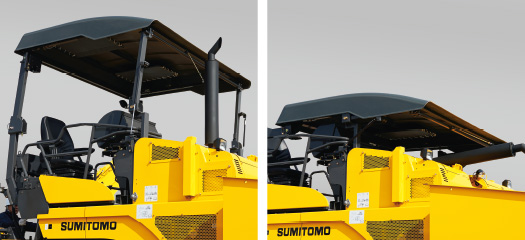

硬質材料的遮陽篷

可以折疊，便于運輸。發動機排氣管也可折疊。
